隨著3D打印技術的不斷發展，越來越多的人開始使用這項技術來制造自己所需的零件或產品。而步進絲桿電機作為一種高精度、低噪聲、耐用的驅動器件，被廣泛應用于3D打印機的伺服系統中，提供精細的位置控制和運動控制。

一、步進絲桿電機在3D打印機中的應用

步進絲桿電機通常被用于3D打印機的X、Y、Z軸驅動系統中，控制打印頭的位置和運動速度。其重要特點是轉動距離與脈沖數成正比，可通過控制脈沖信號的數量和頻率來實現精準的位置控制和速度控制。

以FDM（熔融沉積法）式3D打印機為例，其打印過程主要包括底層板定位、熱床升溫、打印頭移動和材料噴出等幾個步驟。其中，步進絲桿電機起到了關鍵的作用，能夠?qū)崿F(xiàn)高效率、高精度的運動控制和打印質量控制。

二、具體選型過程

下面以3D打印機中的Z軸驅動系統為例，介紹步進絲桿電機的選型過程。

1. 確定所需的轉動距離和速度

首先需要確定Z軸的運動距離和速度，以便后續計算所需要的脈沖數和頻率。

假設所需的最大運動距離為100mm，最大運動速度為10mm/s。

2. 計算所需的脈沖數和頻率

根據所需的運動距離和速度，可以計算出所需的脈沖數和頻率。步進絲桿電機的運動距離與脈沖信號的數量和頻率成正比，因此需要根據實際情況計算得出。

假設步進絲桿電機的絲桿螺距為4mm/rev，電機主軸轉一圈為360°，控制器使用16微步分辨率，則每微步對應的轉動角度為：

θ = 360 / 16 / 200 = 0.01125°

每毫米的轉動角度為：

θ/mm = θ / 螺距 = 0.01125 / 4 = 0.0028125°/mm

則所需的脈沖數為：

Npulse = (所需的轉動距離 / 每個微步對應的轉動距離) × 16 = 100 / (0.0028125 × 16) = 2232

所需的最大控制頻率為：

Fmax = 所需的最大速度 / （每個微步對應的轉動距離 × 每秒鐘的微步數）= 10 / （0.0028125 × 16 × 200）= 0.022Hz

3. 選擇合適的步進絲桿電機

根據所需的脈沖數和頻率，可以選擇合適的步進絲桿電機。一般來說，需要選擇額定轉矩較大、精度高、噪聲低、穩定性好的電機。

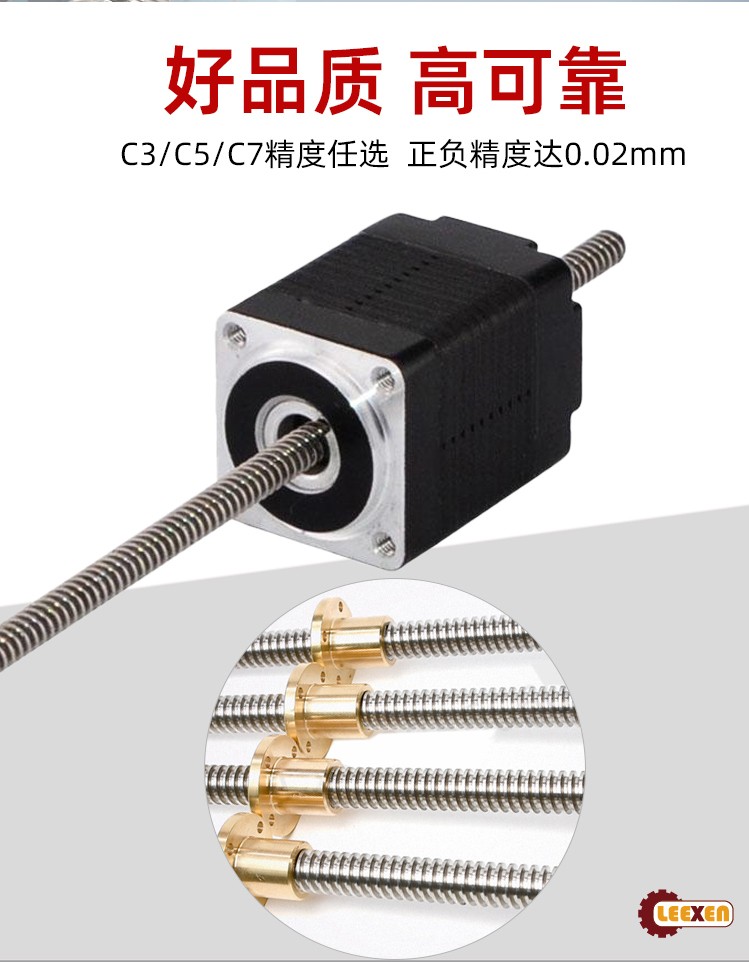

在這里，我們選擇一款額定轉矩為1N·m，步距角為1.8°的步進絲桿電機作為驅動器。

4. 控制系統設計

最后，需要設計一個合適的控制器來控制步進絲桿電機的運動。這包括驅動電路、運動控制算法等方面的設計。

在3D打印機中，有些會采用基于Arduino的控制板，通過開源軟件Marlin實現步進絲桿電機的位置控制和速度控制。電機驅動器采用立成機電自主研發的高性能電機驅動器。

總之，立成機電步進絲桿電機在3D打印機中的應用具有廣泛的前景和發展空間，可以通過合適的選型和控制系統設計來實現高精度、高效率的設備控制。
