一、引言

在現代機電一體化系統中，步進驅動器扮演著關鍵角色，它是連接控制器與步進電機的橋梁，實現精確的運動控制。無論是自動化生產線、3D 打印機、醫療，還是數控機床等設備，步進驅動器的性能直接影響著整個系統的精度和穩定性。本文將深入剖析機電步進驅動器的技術原理，帶你了解其背后的奧秘。

二、步進驅動器基礎概念

（一）定義與作用

步進驅動器是一種將電脈沖信號轉換為角位移或線位移的執行機構。它接收來自控制器（如 PLC、單片機等）的脈沖信號，驅動步進電機按照設定的方向和角度轉動。其核心作用在于精確控制步進電機的運動，通過控制脈沖的個數、頻率和順序，實現對電機位置、速度和加速度的精準調節 ，滿足不同設備的運動需求。

（二）與步進電機的關系

步進電機自身無法直接接到普通電源上工作，必須依靠步進驅動器提供合適的驅動信號。步進電機和步進驅動器共同構成步進電機驅動系統，兩者相互配合，驅動器的性能優劣直接決定了整個驅動系統的性能表現。例如，在高精度的雕刻機中，優質的步進驅動器能夠確保步進電機精準定位，雕刻出精細的圖案。

三、工作原理深度剖析

（一）內部結構組成

1. 脈沖發生器：為整個系統提供基準脈沖信號，可由上位機或特定的振蕩電路（如弛張振蕩器電路）產生。它就像樂隊的指揮，確定著整個系統運行的節奏。

2. 脈沖分配器：根據運行指令，按照特定邏輯關系將脈沖信號分配到步進電機的每一相脈沖放大器上。它如同交通指揮員，合理安排各相的工作順序。細分分配器還能將步距角細分，在減小低速運行振動的同時，一定程度上提升控制精度。

3. 功率放大器：由于脈沖分配器輸出的電流僅為毫安級，而步進電機工作需要幾安到幾十安的電流，功率放大器負責將脈沖分配器輸出的電流進行功率放大，以驅動步進電機繞組，使電機能夠正常轉動。

（二）工作流程

當控制器發出脈沖信號后，脈沖發生器首先接收到該信號，并將其輸入到脈沖分配器。脈沖分配器依據預設的邏輯，將脈沖信號分配到對應的功率放大器。功率放大器對信號進行放大后，輸出到步進電機的繞組，使電機產生相應的角位移。每輸入一個脈沖，電機就轉動一個固定的角度，即步距角。通過不斷輸入脈沖，電機實現連續轉動。

（三）工作方式

1. 單四拍：以四相步進電機為例，按照 A - B - C - D 順序依次通電，完成一個循環。這種方式下，電機步距角與雙四拍相等，但轉動力矩相對較小。

2. 雙四拍：相鄰的兩個線圈同時通電，如按照 AB - BC - CD - DA 方式通電。對于同一電機，單四拍與雙四拍每拍轉動角度相同，但雙四拍的轉動力矩相對較大。

3. 八拍：單個線圈與雙個線圈輪流通電，即 A - AB - B - BC - C - CD - D - DA 。八拍工作方式下，每拍轉動角度是單四拍和雙四拍的一半，既保持較高轉動力矩，又提高了控制精度，常用于對轉動力矩和控制精度要求較高的領域。

四、常見參數與設置

（一）外觀與參數介紹

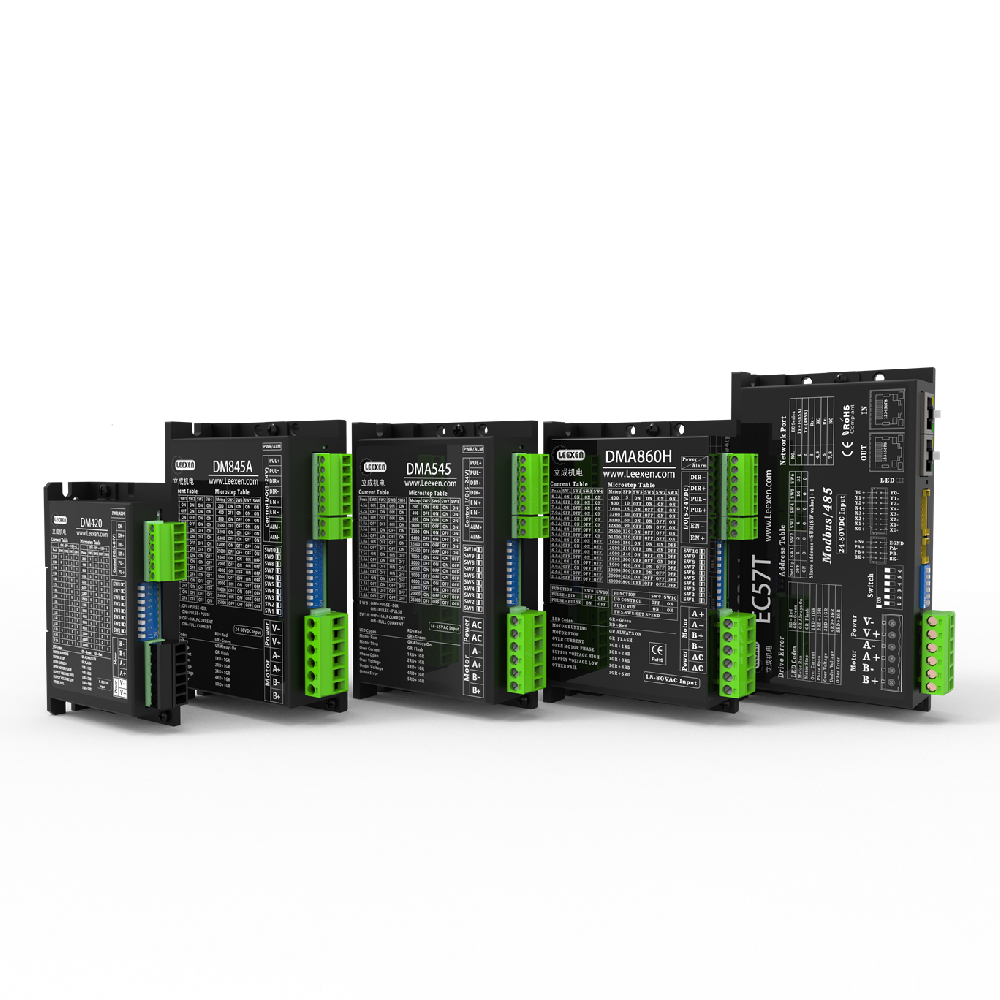

以立成機電兩相步進驅動器為例，它具備控制信號端子、電源接口、電機接線端子和指示燈?？刂菩盘柖俗佑糜谶B接控制器，接收脈沖（PUL+、PUL-）、方向（DIR+、DIR-）和使能（ENA+、ENA-）信號；電源接口接入合適的直流電源（如 DC20V - 50V ）；電機接線端子連接步進電機的 A、B 兩相繞組（A+、A-、B+、B-）；指示燈代碼用于顯示工作狀態，正常時綠燈亮，異常時紅燈亮。

（二）撥碼設置

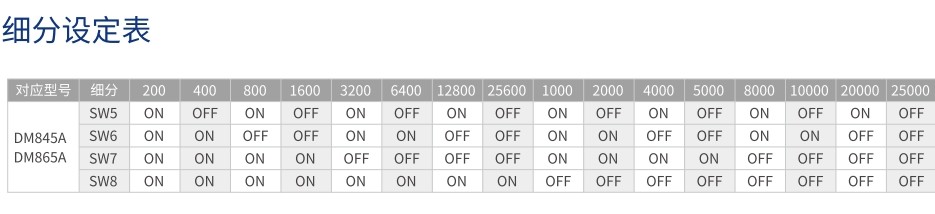

1. 細分設置：通過設置細分可改變電機運行特性，提高精度和平穩性。例如，對于步距角為 1.8° 的兩相步進電機，無細分時每轉一圈需 200 步。若設置細分為 3200，通過特定撥碼操作（如將 SW5 撥到 ON、SW6 撥到 ON、SW7 撥到 OFF、SW8 撥到 ON ），電機每轉為 3200 步，步距角變?yōu)?0.1125°。但細分過高可能導致電機震動或產生噪聲。

2. 電流設置：步進電機驅動器設置的電流應略小于或等于電機額定電流，可參考電機銘牌確定。部分驅動器有峰值電流和均值電流，通常設置均值電流。電流設置過大，電機易發熱；設置過小則無法達到額定轉矩，易丟步。

五、應用領域與案例

步進驅動器廣泛應用于自動化設備、3D 打印、醫療器械、航空航天等眾多領域。在自動化裝配線上，步進驅動器控制步進電機精確抓取和放置零件；在 3D 打印機中，實現打印頭的精準移動，完成復雜模型的構建；在醫療器械中，確保設備的高精度運動，為準確診斷和治療提供支持。例如，某知名 3D 打印機品牌采用高性能步進驅動器，打印精度可達 0.1mm，滿足了用戶對高精度模型打印的需求。
