在精密傳動系統中，絲桿與步進電機的連接方式直接影響設備的定位精度、運行穩定性和維護成本。一體成形的滾珠絲桿步進電機（電機與絲桿一體化設計）與傳統聯軸器絲桿電機（電機通過聯軸器連接絲桿），看似只是結構差異，實則在性能、安裝、適配場景上有著本質區別。本文從機械工程師的選型視角，對比兩者核心優勢，助您精準匹配設備需求。

什么是 “一體成形滾珠絲桿步進電機” 與 “聯軸器絲桿電機”？

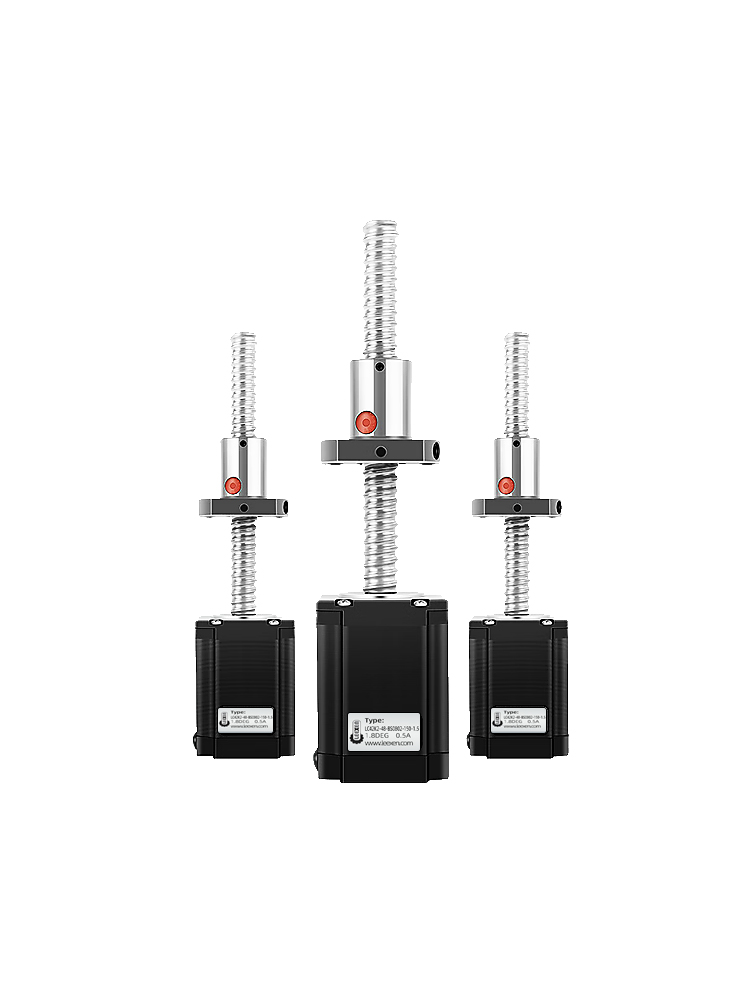

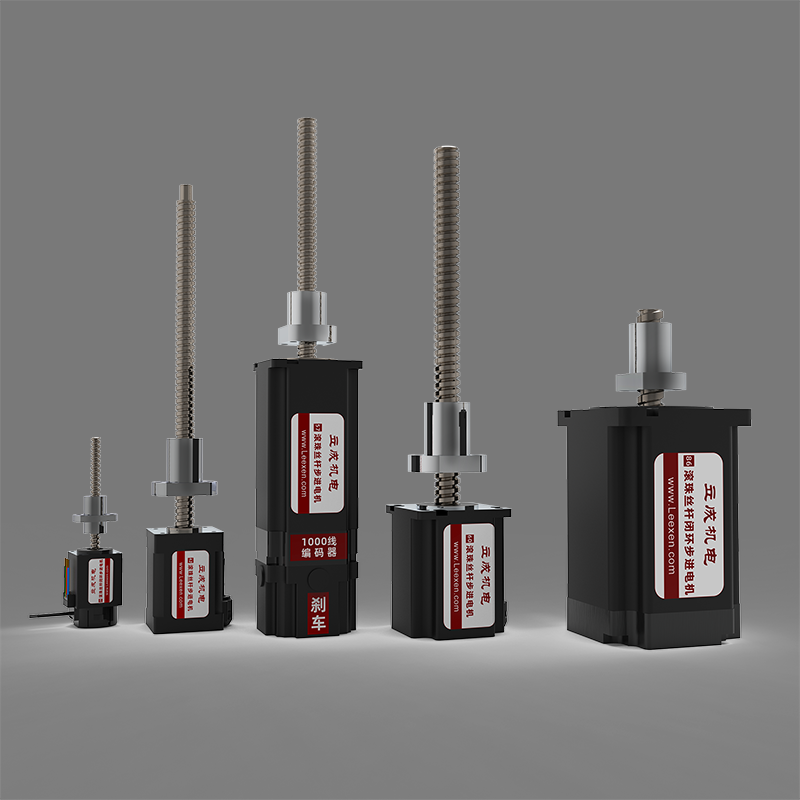

一體成形滾珠絲桿步進電機：將步進電機、滾珠絲桿、編碼器（部分型號）集成設計，絲桿作為電機輸出軸的延伸，無額外連接部件，實現 “電機 - 絲桿” 剛性一體傳動。

聯軸器絲桿電機：電機輸出軸通過彈性聯軸器或剛性聯軸器與獨立滾珠絲桿連接，屬于分離式傳動結構，需單獨設計安裝座固定電機與絲桿。

一體成形滾珠絲桿步進電機的 5 大核心優勢

1. 消除傳動間隙，定位精度提升 30%+

聯軸器絲桿電機的核心痛點是聯軸器與絲桿、電機軸的配合間隙（即使高精度聯軸器也存在 0.01-0.05mm 間隙），多次正反轉后會產生 “空程誤差”，導致定位精度衰減（尤其在精密裝配、芯片檢測等場景）。

一體成形設計通過 “電機軸與絲桿一體加工”，徹底消除連接間隙，配合內置編碼器的全閉環控制（如 4096 線反饋），定位精度可達 ±0.01mm，重復定位誤差≤0.005mm，遠超聯軸器方案。

2. 節省 40% 安裝空間，簡化結構設計

聯軸器絲桿電機需預留電機與絲桿的安裝間距（含聯軸器長度），且需保證兩者同軸度（偏差＞0.1mm 會加劇磨損），對設備結構設計要求極高。

一體成形電機將絲桿與電機集成，整體長度較分離式縮短 40%（如 42 機座型號僅長 64mm），無需額外設計安裝座和聯軸器，尤其適合小型設備（如醫療采樣儀、3C 檢測治具）的緊湊空間。

3. 剛性更高，高速運行無振動

聯軸器屬于彈性部件，高速運行時（如轉速＞3000rpm）易因 “彈性形變” 產生共振，導致絲桿末端抖動（如點膠機出膠偏移）。

一體成形電機的 “電機 - 絲桿” 剛性連接，可承受更大軸向力（如 86 機座型號軸向負載達 5000N），在高速往復運動中（如鋰電池極片搬運）無共振，運行噪音≤50dB，優于聯軸器方案的 65dB。

4. 減少 50% 部件數量，降低維護成本

聯軸器絲桿電機的故障點包括：聯軸器磨損、電機與絲桿同軸度偏差導致的軸承損壞、連接螺栓松動等，平均每 6 個月需維護一次。

一體成形電機無聯軸器、無額外連接部件，僅需定期潤滑絲桿（建議每 12 個月一次），維護周期延長 1 倍，年維護成本降低 50%。

5. 適配多場景，支持定制化需求

優質一體成形滾珠絲桿步進電機（如立成機電定制系列）可根據需求調整：

絲桿導程（如 1mm/2mm/5mm，滿足不同速度需求）；

電機力矩（0.1-10N?m，覆蓋微型到中型設備）；

防護等級（IP65 可選，適應粉塵、少量液體環境）。

聯軸器絲桿電機的適用場景與局限性

聯軸器絲桿電機并非完全被替代，其優勢在于成本較低（約為一體成形的 60%），且絲桿損壞后可單獨更換，適合：

低精度場景（如物料傳送帶、粗略送料）；

絲桿需頻繁更換的惡劣環境（如粉塵極多的礦山設備）。

但在精密制造（如半導體封裝）、醫療設備（如手術機器人）、高端 3C 檢測等場景，一體成形滾珠絲桿步進電機的性能優勢不可替代。

選型建議：

3 步判斷是否需要一體成形方案

精度要求：定位精度＜±0.05mm → 優先一體成形；

空間限制：安裝長度＜100mm → 優先一體成形；

運行速度：轉速＞2000rpm 或高頻正反轉 → 優先一體成形。

總結：一體成形滾珠絲桿步進電機通過 “無間隙、高剛性、省空間” 的優勢，成為精密傳動場景的優選；聯軸器絲桿電機則適合對成本敏感、精度要求不高的場景。工程師選型時需結合設備精度需求、運行環境與維護成本綜合判斷。
