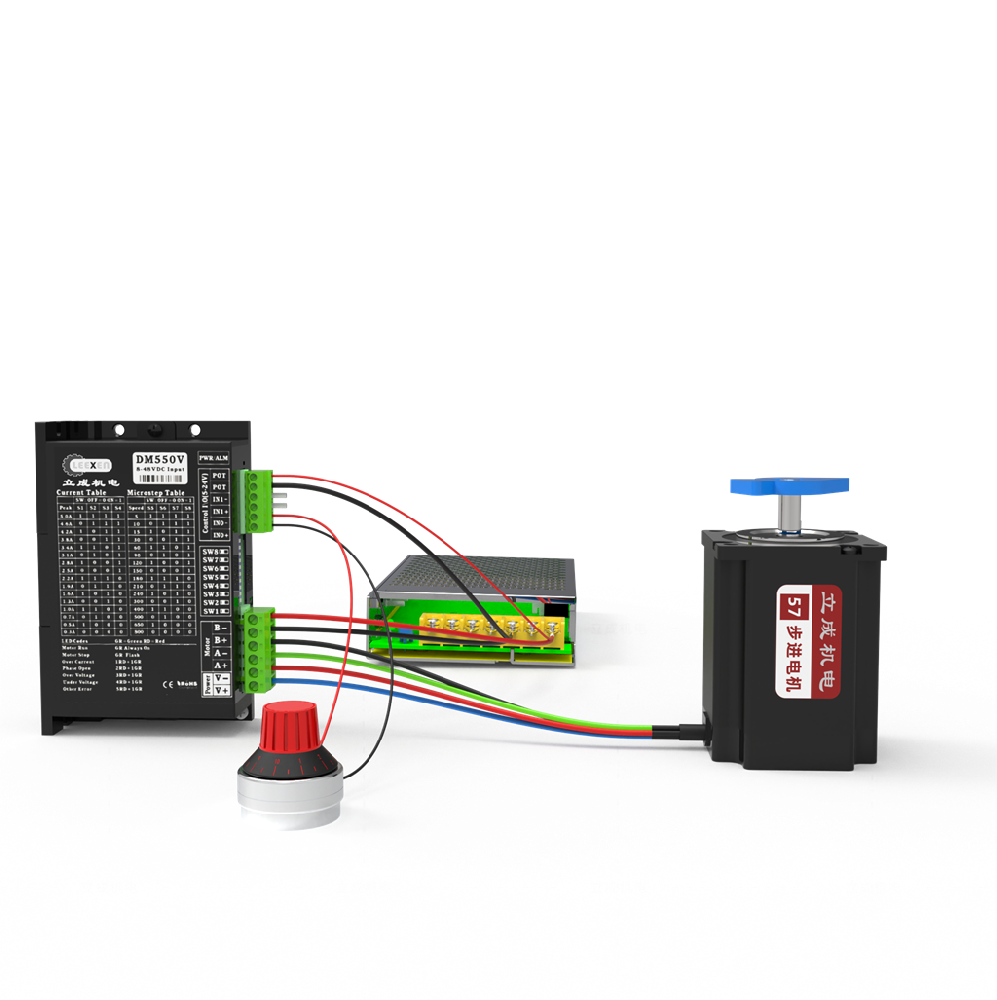

一種可以用電位器調速的步進電機驅動器
模擬量調速模式
◇定義
模式是受控自運行模式，驅動器無需通過信號源(PLC、控制板等)發送脈沖，也無須給信號端輸入開關信號，驅動器即可控制步進電機做單一方向運動。速度可以通過撥碼開關設定。
◇實現方式
無需PLC發脈沖/方向脈沖，利用驅動器EN+ EN-控制端，外接100K及以上電位器，通過控制調節電位器的阻值實現電機由0到設定值速度的無級轉換。
說明:該驅動器的最高速度由撥碼設定。電位器電阻阻值越大速度越高，反之越小。0阻值時電機停止運轉。該模式下還有很多其它衍生功能。

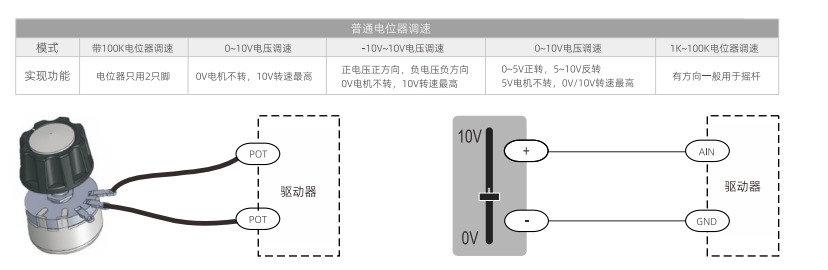

◇電位器調速模式
普通電位器調速:0-10V電壓調速;-10-10V電壓調速;搖桿調速等。調速模式衍生驅動器，如圖下:
說明:持續自運行模式下，通過撥碼開關設定電機最高速度，可根據客戶需求定制。通過外接電位器可調節通過撥碼設定的最高速度至0轉/分之間任意速度。電位器阻值越高，速度越接近最高速度。用戶在選型電位器時盡量選用100K阻值及以上的電位器。阻值為0時速度為0。(型號后綴帶V) | 說明:持續自運行模式下，通過撥碼開關設定電機最高速度，可根據需求定制。用戶可改變輸入電壓來調節撥碼設定的最高速度至0轉/分之間任意速度。電壓越接近10V，速度越接近最高速度。電壓為0時，速度為0。注意最高輸入電壓不得超過10.5VDC。(型號后綴帶V1) |

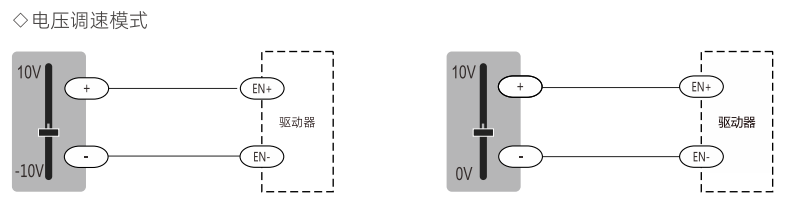

說明:根據電壓特點，實現電機正反轉，持續自運行模式下，通過撥碼開關設定電機最高速度。用戶可改變輸入電壓來調節速度和方向，撥碼設定最高速度至最低速度。 1.電壓越接近10V，速度接近正向最高速度，電壓為0速度為0。 2.電壓接近-10V，速度接近反向最高速度，電壓為0，速度為0。 注意最高輸入電壓不得超過10.5VDC。(型號后綴帶V2) | 說明:根據電壓特點，實現電機正反轉，持續自運行模式下，通過撥碼開關設定電機最高速度。用戶可改變輸入電壓來調節速度和方向，撥碼設定最高速度至最低速度。 1.電壓為5V，速度為0。電壓為0V或懸空時，速度接近正向最高速度。 2.電壓接近10V，速度接近反向最高速度，電壓為5V時速度為0。 注意最高輸入電壓不得超過10.5VDC。(型號后綴帶V3) |
